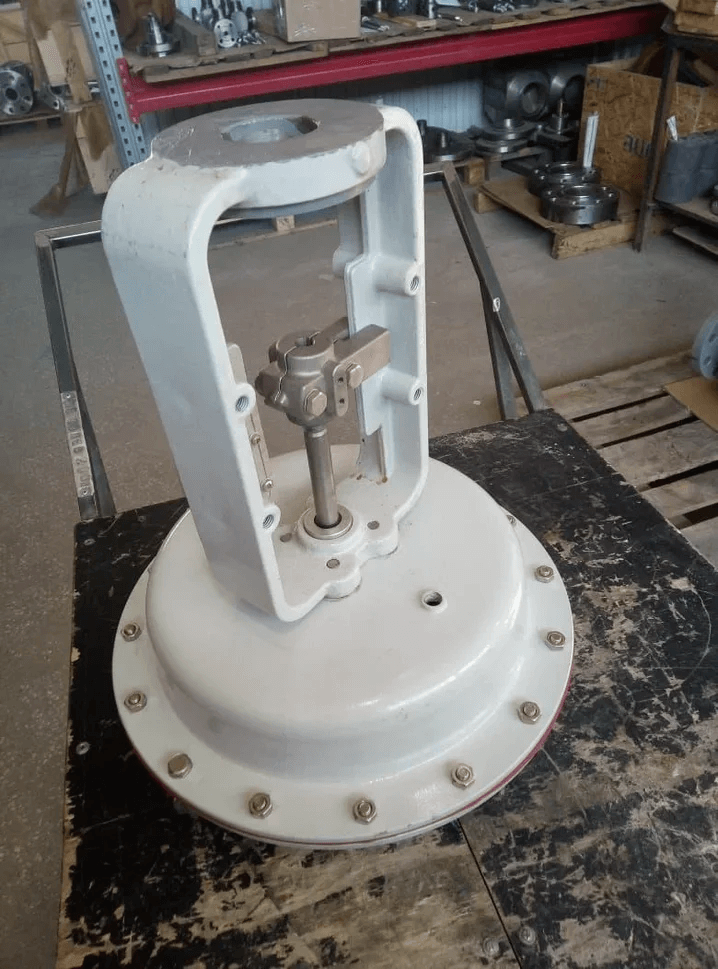

Мембранные механизмы без дублера (НЗ)

Привод может поставляться без дублера и комплектоваться дополнительными приборами контроля и автоматизации (фильтр-редуктор, концевые выключатели, позиционер, электромагнитный клапан, обратный клапан и т.д.).
Климатическое исполнение:
У — минус 40... +50С;
УХЛ — минус 60... +50С

Оставить запрос

Привод МИМ завода НПП Нефтехимавтоматика изготовлен по техническим условиям ТУ 3749-002-24645546-19. По устойчивости к воздействию климатических факторов привод соответствует исполнению У, УХЛ категории 1 ГОСТ 15150-69.

Показатели надежности МИМ-НХА в соответствии с ТУ:

Полный средний срок службы, не менее 18 лет.
Полный средний ресурс, не менее – 100 000 циклов.
Наработка на отказ, не менее 30 000 циклов.
Значение вероятности безотказной работы механизмов не менее 0,99.

Структура условного обозначения МИМ-НХА

НХА МИМ		ХХХХ		ХХ	ХХ	Х
1		2		3	4	5
1	Тип привода		Мембранный исполнительный механизм
2	Диаметр заделки мембраны, мм		200 250 320 400 500
3	Вид действия		ПД – прямого действия (нормально-открытый) ОД – обратного действия (нормально-закрытый)
4	Ручной дублер (при наличии)		РД (в) – верхний дублер РД (б) – боковой дублер
5	Климатическое исполнение по ГОСТ 15150		У – минус 40..+50 С УХЛ – минус 60…+50 С

Пример структуры обозначения привода с диаметром заделки мембраны 200 мм, прямого действия, с ручным верхним дублером, климатическое исполнение УХЛ: НХА МИМ200 ПД(НО) РД(в) УХЛ.

Привод	Вид действия	Эффективная площадь мембраны, см2	Ход, мм	Усилие, диапазон пружин (МПа)	Максимальный входной сигнал, МПа
МИМ 200	Обратного действия (нормально-закрытый)	260	16	0,08 - 0,24
МИМ 250		260	16
МИМ 250		260	25
МИМ 320		260	25
МИМ 320		394	40
МИМ 400		706	60
МИМ 500		1018	100

Предприятие-изготовитель оставляет за собой право вносить изменения в конструкцию механизмов с целью ее улучшения, при этом незначительные изменения могут быть не отражены в этом документе.

image 298 (20) (1).png

Привод	Ход, мм	фD, мм	Н, мм	фd, мм	L, мм	Масса, кг
МИМ 200	16	290	290	60	95	12
МИМ 250	25	290	290	60	95	16
МИМ 320	40	365	365	80	130	22
МИМ 400	60	475	475	95	130	52
МИМ 500	100	585	585	100	170	100
