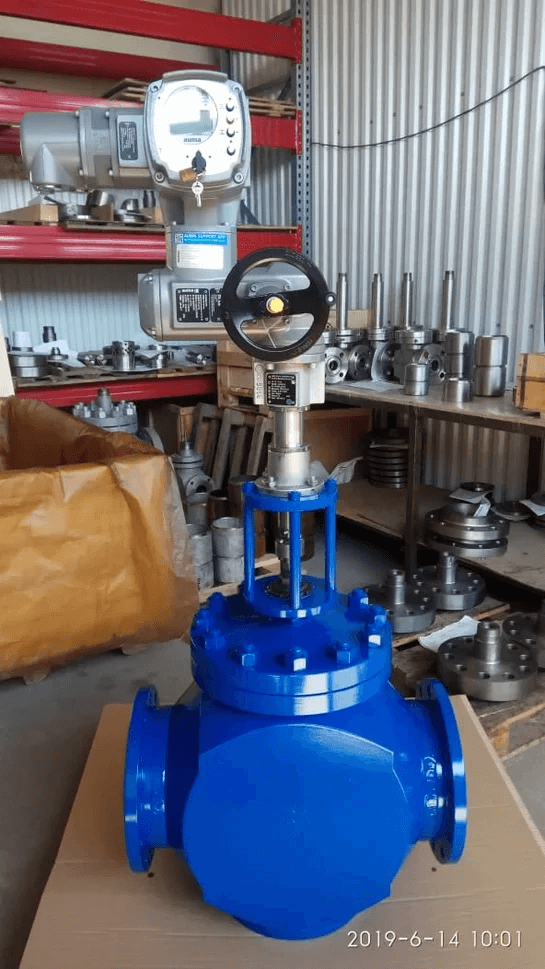

Клапаны запорно-регулирующие с электроприводом НХА-КЗР
Клапаны НХА с электрическими приводами — это регулирующие и запорные исполнительные устройства, предназначенные для автоматического регулирования расхода среды, а также для полного перекрытия потока среды в промышленных трубопроводах при различных условиях эксплуатации.

Оставить запрос

Клапаны НХА с ручными приводами (или под привод) изготавливаются с условным проходом от 15 до 400 мм и давлением от 16 до 320 кгс/см2.

Корпуса клапанов изготавливаются из сталей: ст.20, 09Г2С, 12Х18Н10Т, 08Х17Н13М2Т, 06ХН28МДТ,ст.25Л, 20ГЛ, 12Х18Н9ТЛ, 20Х5МЛ, 20ГМЛ, 12Х18Н12М3ТЛ и других по требованию Заказчика.

Специальные исполнения: Антикавитационное (наплавками твердосплава (стеллит) дроссельного узла), антишумовое, криогенное, высокотемпературное (ВТ).

Принцип работы клапанов:

Принцип работы клапана основан на изменении параметров (давление, расход) рабочей среды путем изменения проходного сечения. Усилие, создаваемое приводом, передается через шток на плунжер, который перемещается вверх и вниз, изменяя площадь проходного сечения в затворе и регулируя расход рабочей среды.

Различные требования, предъявляемые к работе клапана, определяют выбор одного из двух вариантов дроссельного узла — разгруженного (сбалансированного) либо неразгруженного (плунжерного) типа.



image 300 (19) (1).png

Тип дроссельного узла – разгруженный (сбалансированный) или неразгруженный (плунжерный) определяется в зависимости от требований к работе клапана.






Условный проход DN, mm: от 15 до 400
Давление PN кгс/см2: 16, 25, 40, 63, 100, 160, 250, 320
Диапазон температур окружающей среды: от -60 С до +650 С
Температура рабочей среды: от -198 С до +420 С
Герметичность: Класс А по ГОСТ 9544-2015
Материал изготовления корпуса: Точеные корпуса (поковка): ст.20, 09Г2С,12Х18Н10Т, 08Х17Н13М2Т, 06ХН28МДТ
Материал изготовления корпуса: Литые корпуса: ст.25Л, 20ГЛ, 12Х18Н9ТЛ, 20Х5МЛ, 20ГМЛ, 12Х18Н12М3ТЛ
Материал изготовления дроссельной пары: Ст. 12Х18Н10Т, 20Х13, 10Х17Н13М2Т
Присоединение к трубопроводу: Фланцевое, под приварку, муфтовое
Тип управления: Ручной, под электропривод
Специальные исполнения: Антикавитационное (с керамическими вставками, наплавками твердосплава (стеллит) дроссельного узла), антишумовое,криогенное, высокотемпературное.

Основной характеристикой клапана является его условная пропускная способность Kvy. Под условной пропускной способностью клапана понимается максимальный объем воды, протекаемой через клапан при температуре 20°С и перепаде давления 1 кгс/см2. Зная эту величину, можно рассчитать расход любой среды, протекающей через клапан. Так же зная рабочие параметры клапана, можно определить для него необходимую условную пропускную способность.

Регулирующие клапаны изготавливаются либо с равнопроцентной, либо с линейной характеристикой. Под графической характеристикой понимается зависимость Kv (расчетное значение пропускной способности) от рабочего хода.

Равнопроцентная характеристика отличается тем, что равные изменения рабочего хода вызывают равные процентные изменения соответствующей величины Kv. При линейной характеристике равные изменения рабочего хода вызывают равные изменения величины Kv.

1 Корпус
2 Обойма
3 Накидной фланец
4 Резьбовой фланец
5 Сальниковый узел
6 Прокладка корпуса
7 Седло
8 Плунжер
9 Втулка
10 Шток
11 Букса
12 Уплотнение
13 Прокладка седла
1 Корпус
2 Обойма
3 Накидной фланец
4 Резьбовой фланец
5 Сальниковый узел
6 Прокладка корпуса
7 Седло
8 Плунжер
9 Втулка
10 Шток
11 Букса
12 Прокладка седла

Габаритные и присоединительные размеры клапанов на условное давление Ру 250 и Ру 320 с приводами.

image 299 (2) (1).png

Ду, мм

Ру,

кгс/см2

H, мм

Электропривод AUMA

220°С

420°С

10

250

785

985

320

785

985

15

250

785

985

320

785

985

25

250

785

985

320

790

990

32

250

875

1075

320

875

1075

40

250

885

1090

320

885

1090

50

250

910

1130

320

910

1130

65

250

930

1185

320

930

1185

80

250

970

1270

320

970

1270

100

250

1090

1410

320

1090

1410

125

250

1160

1480

320

1160

1480

150

250

1180

1530

320

1180

1530

200

250

1270

1680

320

1270

1680


Габаритные и присоединительные размеры клапанов до Ру 160 с электроприводом AUMA.

image 299 (1).png

Ду, мм

Ру,

кгс/см2

H, мм

Электропривод

AUMA

220°С

420°С

10

16-40

775

975

63-160

785

985

15

16-40

775

975

63-160

785

985

20

16-40

775

975

63-160

785

985

25

16-40

775

975

63-160

790

990

32

16-40

860

1060

63-160

860

1060

40

16-40

870

1075

63-160

870

1075

50

16-40

890

1110

63-160

890

1110

65

16-40

910

1165

63-160

920

1175

80

16-40

950

1250

63-160

950

1250

100

16-40

1060

1380

63-160

1070

1390

125

16-40

1130

1450

63-160

1130

670

150

16-40

1140

1490

63-160

1140

1490

200

16-40

1220

1630

63-160

1230

1640

250

16-40

1320

1770

300

16-40

1440

2040
