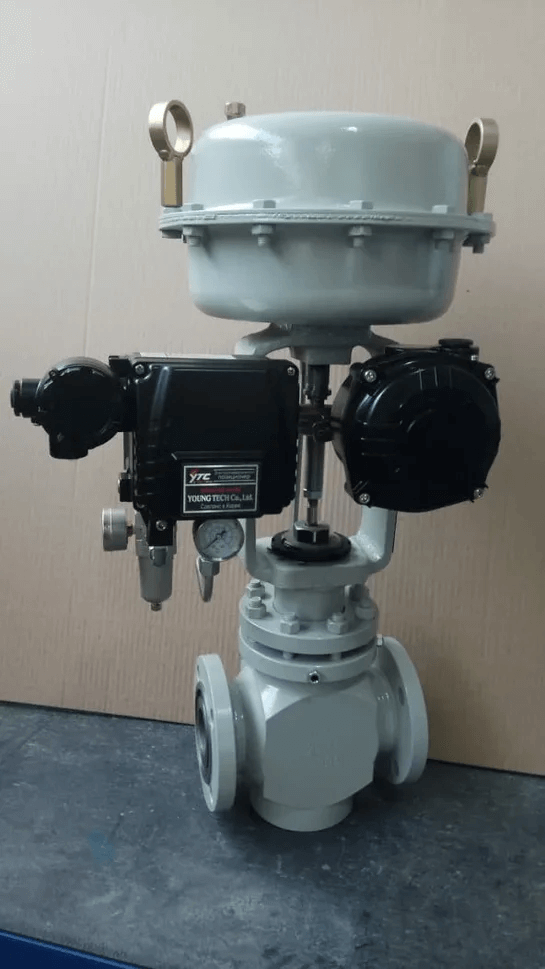

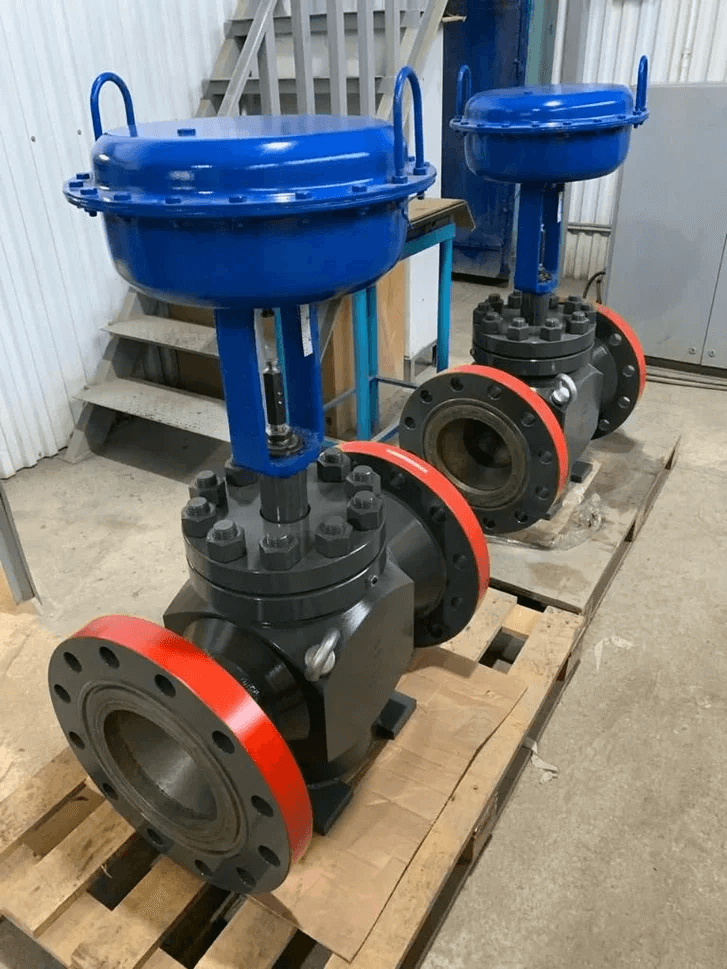

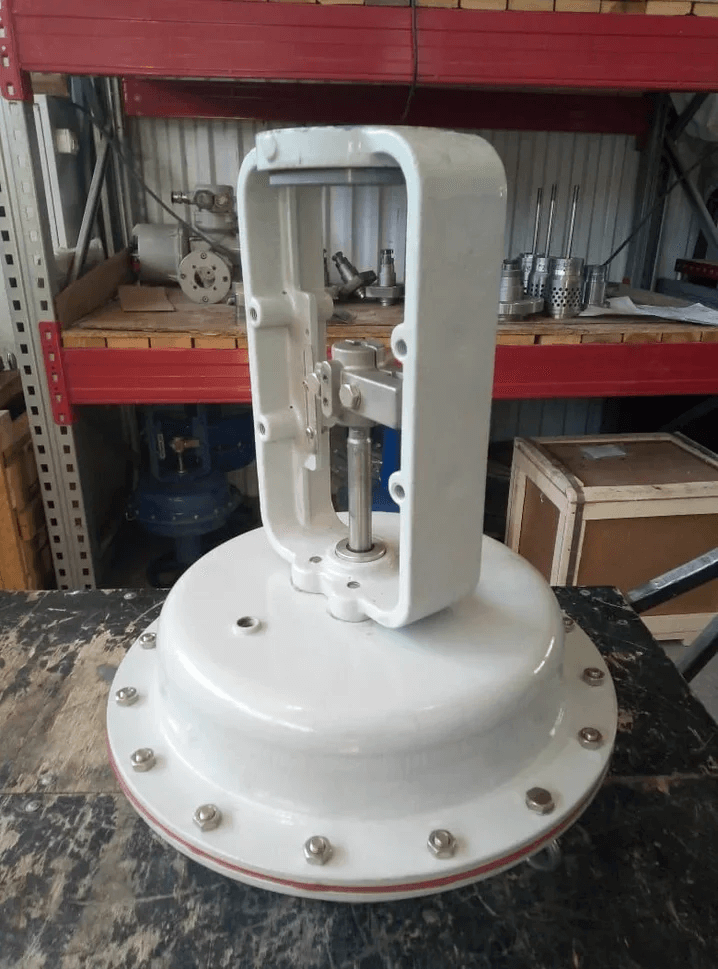

Мембранные механизмы без дублера (НО)
Привод может поставляться без дублера и комплектоваться дополнительными приборами контроля и автоматизации (фильтр-редуктор, концевые выключатели, позиционер, электромагнитный
клапан, обратный клапан и т.д.).
Климатическое исполнение:
У — минус 40... +50С;
УХЛ — минус 60... +50С.
Оставить запрос

Привод МИМ завода НПП Нефтехимавтоматика изготовлен по техническим условиям ТУ 3749-002-24645546-19. По устойчивости к воздействию климатических факторов привод соответствует исполнению У, УХЛ категории 1 ГОСТ 15150-69.

Показатели надежности МИМ-НХА в соответствии с ТУ:

  • Полный средний срок службы, не менее 18 лет.
  • Полный средний ресурс, не менее – 100 000 циклов.
  • Наработка на отказ, не менее 30 000 циклов.
  • Значение вероятности безотказной работы механизмов не менее 0,99.

Структура условного обозначения МИМ-НХА

НХА МИМ

ХХХХ

ХХ

ХХ

Х

1

2

3

4

5

1

Тип привода

Мембранный исполнительный механизм

2

Диаметр

заделки мембраны, мм

200 250 320 400 500

3

Вид действия

ПД – прямого действия (нормально-открытый)

ОД – обратного действия (нормально-закрытый)

4

Ручной дублер

(при наличии)

РД (в) – верхний дублер

РД (б) – боковой дублер

5

Климатическое исполнение

по ГОСТ 15150

У – минус 40..+50 С

УХЛ – минус 60…+50 С


Пример структуры обозначения привода с диаметром заделки мембраны 200 мм, прямого действия, с ручным верхним дублером, климатическое исполнение УХЛ: НХА МИМ200 ПД(НО) РД(в) УХЛ


Привод

Вид

действия

Эффективная площадь мембраны, см2

Ход, мм

Усилие,

диапазон пружин

(МПа)

Максимальный входной сигнал,           МПа

МИМ 200

Прямого действия (нормально-открытый)

260

16

0,02-0,10

0,3

МИМ 250

260

25

МИМ 320

394

40

МИМ 400

706

60

МИМ 500

1018

100



Предприятие-изготовитель оставляет за собой право вносить изменения в конструкцию механизмов с целью ее улучшения, при этом незначительные изменения могут быть не отражены в этом документе.

image 298 (23) (1).png

Привод

Ход, мм

фD, мм

Н, мм

фd, мм

L, мм

Масса, кг

МИМ 200

16

290

290

60

95

12

МИМ 250

25

290

290

60

95

16

МИМ 320

40

365

365

80

130

22

МИМ 400

60

475

475

95

130

52

МИМ 500

100

585

585

100

170

100
