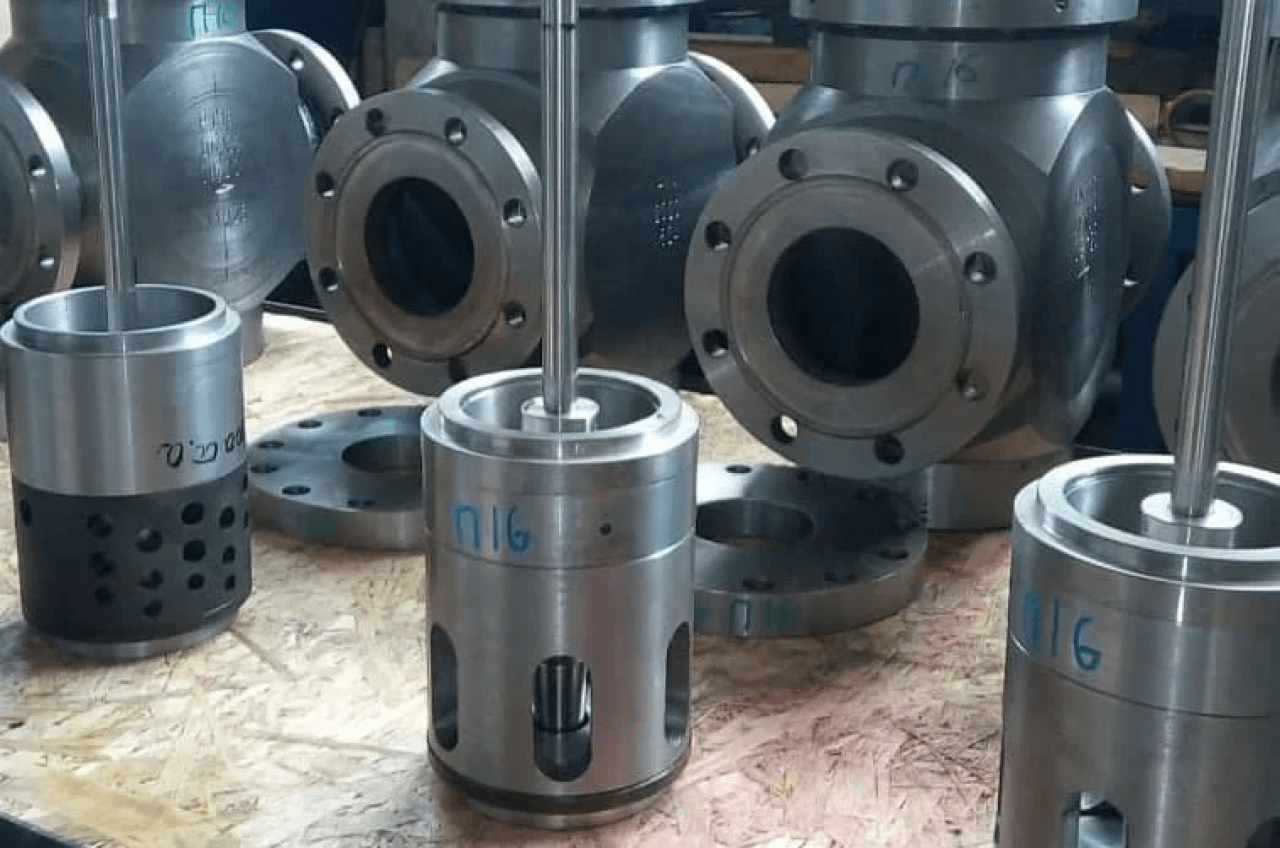

Клапаны отсечные (запорные) с ручным приводом НХА-КО/КЗ
Клапаны НХА-КО/КЗ с ручными приводами предназначены для ручного управления
потоками жидкостей и газов. Комплектация клапанов: с ручным приводом или под привод
(голый шток). Шток можно использовать с пневмоприводом или электроприводом.
Оставить запрос

Клапаны НХА с ручными приводами (или под привод) изготавливаются с условным проходом от 15 до 400 мм и давлением от 16 до 320 кгс/см2.

Корпуса клапанов изготавливаются из сталей: ст.20, 09Г2С, 12Х18Н10Т, 08Х17Н13М2Т, 06ХН28МДТ,ст.25Л, 20ГЛ, 12Х18Н9ТЛ, 20Х5МЛ, 20ГМЛ, 12Х18Н12М3ТЛ и других по требованию Заказчика.

Специальные исполнения: Антикавитационное (наплавками твердосплава (стеллит) дроссельного узла), антишумовое, криогенное, высокотемпературное (ВТ).



Условный проход DN, mm: от 15 до 400
Давление PN кгс/см2: 16, 25, 40, 63, 100, 160, 250, 320
Диапазон температур окружающей среды: от -60 С до +650 С
Температура рабочей среды: от -198 С до +420 С
Герметичность: Класс А по ГОСТ 9544-2015
Материал изготовления корпуса: Точеные корпуса (поковка): ст.20, 09Г2С,12Х18Н10Т, 08Х17Н13М2Т, 06ХН28МДТ
Материал изготовления корпуса: Литые корпуса: ст.25Л, 20ГЛ, 12Х18Н9ТЛ, 20Х5МЛ, 20ГМЛ, 12Х18Н12М3ТЛ
Материал изготовления дроссельной пары: Ст. 12Х18Н10Т, 20Х13, 10Х17Н13М2Т
Присоединение к трубопроводу: Фланцевое, под приварку, муфтовое
Тип управления: Ручной, под электропривод
Специальные исполнения : Антикавитационное (с керамическими вставками, наплавками твердосплава (стеллит) дроссельного узла), антишумовое, криогенное, высокотемпературное.

Габаритные и присоединительные размеры клапанов на условное давление Ру 250 и Ру 320 без привода.

image 298 (11) (1).png

Ду, мм

Ру,

кгс/см2

Проходной

h, мм в зав. от темп. рабочей среды, °С

h1, мм

h2, мм

D1, мм

M1

M2

ход, мм

L, мм

L1, мм

220

420

10

250

250

460

140

340

75

15

45

M42x1,5

M10

10

320

250

460

140

340

75

15

45

M42x1,5

M10

15

250

260

480

140

340

75

15

45

M42x1,5

M10

320

260

480

140

340

75

15

45

M42x1,5

M10

25

250

280

520

140

340

100

15

45

M42x1,5

M10

320

280

520

140

340

100

15

45

M42x1,5

M10

32

250

340

590

195

395

125

20

45

M42x1,5

M10

16

320

340

590

195

395

125

20

45

M42x1,5

M10

40

250

400

690

205

410

115

20

45

M42x1,5

M12

320

400

690

205

410

115

20

45

M42x1,5

M12

50

250

400

750

230

450

115

20

45

M42x1,5

M12

320

400

750

230

450

115

20

45

M42x1,5

M12

65

250

460

810

260

505

110

20

65

M64x2

M14x1,5

25

320

460

810

260

505

110

20

65

M64x2

M14x1,5

80

250

580

1030

290

590

110

20

65

M64x2

M14x1,5

320

580

1030

290

590

110

20

65

M64x2

M14x1,5

100

250

650

1100

300

620

130

25

85

M80x2

М16

40

320

650

1100

300

620

130

25

85

M80x2

М16

125

250

750

1360

380

700

130

25

85

M80x2

М16

320

750

1360

380

700

130

25

85

M80x2

М16

150

250

750

1360

410

750

130

25

85

M80x2

М16

60

320

750

1360

410

750

130

25

85

M80x2

М16

200

250

1040

1750

490

910

130

25

85

M80x2

М16

320

1040

1750

490

910

130

25

85

M80x2

М16


Габаритные и присоединительные размеры клапанов до Ру 160 без привода.

image 298 (10) (1).png

Ду, мм

Ру,

кгс/см2

Проходной

h, мм в зав. от темп. рабочей среды, °С

h1, мм

h2, мм

D1, мм

M1

M2

ход, мм

L, мм

L1, мм

220

420

10

16-40

120

186

130

330

75

15

45

M42x1,5

M10

10

63-160

210

296

140

340

75

15

45

M42x1,5

M10

15

16-40

130

196

130

330

75

15

45

M42x1,5

M10

63-160

210

302

140

340

75

15

45

M42x1,5

M10

20

16-40

150

218

130

330

75

15

45

M42x1,5

M10

63-160

230

342

140

340

75

15

45

M42x1,5

M10

25

16-40

160

232

130

330

100

15

45

M42x1,5

M10

63-160

230

342

145

345

100

15

45

M42x1,5

M10

32

16-40

180

266

180

380

125

20

45

M42x1,5

M10

16

63-160

260

390

180

380

125

20

45

M42x1,5

M10

40

16-40

200

290

190

395

115

20

45

M42x1,5

M12

63-160

260

404

190

395

115

20

45

M42x1,5

M12

50

16-40

230

320

210

430

115

20

45

M42x1,5

M12

63-160

300

450

210

430

115

20

45

M42x1,5

M12

65

16-40

290

390

230

485

110

20

65

M64x2

M14x1,5

25

63-160

340

510

240

495

110

20

65

M64x2

M14x1,5

80

16-40

310

420

270

570

110

20

65

M64x2

M14x1,5

63-160

380

560

270

570

110

20

65

M64x2

M14x1,5

100

16-40

350

480

280

600

130

25

85

M64x2

М16

40

63-160

430

630

290

610

130

25

85

M64x2

М16

125

16-40

400

530

350

670

130

25

85

M64x2

М16

63-160

500

730

350

670

130

25

85

M64x2

М16

150

16-40

480

616

360

710

130

25

85

M64x2

М16

60

63-160

550

810

360

710

130

25

85

M64x2

М16

200

16-40

600

770

440

850

130

25

85

M64x2

М16

63-160

650

940

450

860

130

25

85

M64x2

М16

250

16-40

730

926

540

990

140

30

95

М64x2

M20

100

300

16-40

850

1074

660

1260

140

30

95

М80x2

M20




Файлы сертификатов:

СС ТР ТС 012-2011 НХА-КЗР RU C-RU.AM02.B.00058-19 до 26.02.2024

СС сейсмостойкость КЗР,КЗ,КР,КО РОСС RU.AM05.H04216 28.07.2022

ДС ТР ТС 032 НХА-КЗР,КЗ,КО,КР ЕАЭС № RU Д-RU.АТ15.В.02127 до 03.08.2022

ДС ТР ТС 010 НХА-КЗР,КЗ,КО,КР ЕАЭС № RU Д-RU.АТ15.В.02128 до 03.08.2022
