Клапаны запорно-регулирующие с пневмоприводом НХА-КЗР
Пневматический привод — это система управления, в состав которой входит комплекс устройств, предназначенных для перемещения штока и как следствие открытия / закрытия клапана.  Рабочей средой служит сжатый воздух.
Оставить запрос

Клапаны НХА с пневмоприводом изготавливаются с условным проходом от 15 до 400 мм и давлением от 16 до 320 кгс/см2. Корпуса клапанов изготавливаются из сталей: ст.20, 09Г2С, 12Х18Н10Т, 08Х17Н13М2Т, 06ХН28МДТ, ст.25Л, 20ГЛ, 12Х18Н9ТЛ, 20Х5МЛ, 20ГМЛ, 12Х18Н12М3ТЛ и других по требованию Заказчика.

Специальные исполнения: Антикавитационное (наплавками твердосплава (стеллит) дроссельного узла), антишумовое, криогенное, высокотемпературное (ВТ).

Привод может комплектоваться ручным дублером (верхним или боковым), а также дополнительными приборами контроля и автоматизации (фильтр-редуктор, концевые выключатели, позиционер, электромагнитный клапан) ведущих мировых производителей: SMC, Camozzi, SIEMENS.

Привод МИМ-НХА изготовлен по техническим условиям ТУ 3749-002-24645546-19. По устойчивости к воздействию климатических факторов привод соответствует исполнению У (- 40 до + 50 С, УХЛ (- 60 до + 50 С) категории 1 ГОСТ 15150-69, обеспечивая устойчивую работу приводов даже в условиях Крайнего Севера.

Показатели надежности МИМ-НХА в соответствии с ТУ:

  • Полный средний срок службы, не менее 18 лет.
  • Полный средний ресурс, не менее – 100 000 циклов.
  • Наработка на отказ, не менее 30 000 циклов.
  • Значение вероятности безотказной работы механизмов не менее 0,99.

Серийный выпуск МИМ-НХА включает следующую линейку приводов в двух исполнениях:

  • МИМ-200, МИМ-250, МИМ-320, МИМ-400, МИМ-500 прямого действия (нормально открытый - НО)
  • МИМ-200, МИМ-250, МИМ-320, МИМ-400, МИМ-500 обратного действия (нормально закрытый - НЗ)

Принцип работы клапанов:

Принцип работы клапана основан на изменении параметров (давление, расход) рабочей среды путем изменения проходного сечения. Усилие, создаваемое приводом, передается через шток на плунжер, который перемещается вверх и вниз, изменяя площадь проходного сечения в затворе и регулируя расход рабочей среды.

Различные требования, предъявляемые к работе клапана, определяют выбор одного из двух вариантов дроссельного узла — разгруженного (сбалансированного) либо неразгруженного (плунжерного) типа.

image 300 (18) (1).png

Тип дроссельного узла – разгруженный (сбалансированный) или неразгруженный (плунжерный) определяется в зависимости от требований к работе клапана.



Условный проход DN, mm: от 15 до 400
Давление PN кгс/см2: 16, 25, 40, 63, 100, 160, 250, 320
Диапазон температур окружающей среды: от -60 С до +650 С
Температура рабочей среды: от -198 С до +420 С
Герметичность: Класс А по ГОСТ 9544-2015
Материал изготовления корпуса: Точеные корпуса (поковка): ст.20, 09Г2С, 12Х18Н10Т, 08Х17Н13М2Т, 06ХН28МДТ
Материал изготовления корпуса: Литые корпуса: ст.25Л, 20ГЛ, 12Х18Н9ТЛ, 20Х5МЛ, 20ГМЛ, 12Х18Н12М3ТЛ
Материал изготовления дроссельной пары: Ст. 12Х18Н10Т, 20Х13, 10Х17Н13М2Т
Присоединение к трубопроводу: Фланцевое, под приварку, муфтовое
Тип управления: С пневмоприводом МИМ-НХА, с дублером и без дублера, НО и НЗ.
Производители пневмоприводов НПП "Нефтехимавтоматика" (собственное производство)
Производители навесного оборудования SMC, Диамайда, Диалкон, Камоцци
Специальные исполнения: Антикавитационное (с керамическими вставками, наплавками твердосплава (стеллит) дроссельного узла),антишумовое, криогенное, высокотемпературное.

Основной характеристикой клапана является его условная пропускная способность Kvy. Под условной пропускной способностью клапана понимается максимальный объем воды, протекаемой через клапан при температуре 20°С и перепаде давления 1 кгс/см2. Зная эту величину, можно рассчитать расход любой среды, протекающей через клапан. Так же зная рабочие параметры клапана, можно определить для него необходимую условную пропускную способность.

Регулирующие клапаны изготавливаются либо с равнопроцентной, либо с линейной характеристикой. Под графической характеристикой понимается зависимость Kv (расчетное значение пропускной способности) от рабочего хода.

Равнопроцентная характеристика отличается тем, что равные изменения рабочего хода вызывают равные процентные изменения соответствующей величины Kv. При линейной характеристике равные изменения рабочего хода вызывают равные изменения величины Kv.

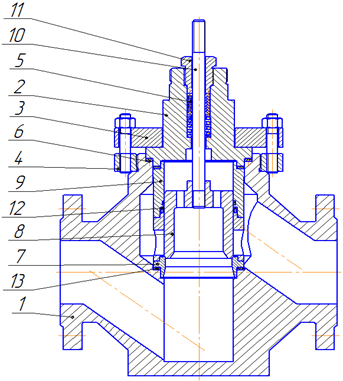

1 Корпус
2 Обойма
3 Накидной фланец
4 Резьбовой фланец
5 Сальниковый узел
6 Прокладка корпуса
7 Седло
8 Плунжер
9 Втулка
10 Шток
11 Букса
12 Уплотнение
13 Прокладка седла
1 Корпус
2 Обойма
3 Накидной фланец
4 Резьбовой фланец
5 Сальниковый узел
6 Прокладка корпуса
7 Седло
8 Плунжер
9 Втулка
10 Шток
11 Букса
12 Прокладка седла

Габаритные и присоединительные размеры клапанов на Ру 250 и Ру 320 с пневматическим приводом.

image 298 (6) (1).png

Ду, мм

Ру,

кгс/см2

H, мм

Пневмопривод

220°С

420°С

10

250

387

587

320

387

587

15

250

387

587

320

387

587

25

250

412

612

320

412

612

32

250

437

637

320

437

637

40

250

615

820

320

615

820

50

250

615

835

320

615

835

65

250

740

955

320

740

955

80

250

740

1040

320

740

1040

100

250

760

1080

320

760

1080

125

250

760

1080

320

760

1080

150

250

760

1110

320

760

1110

200

250

940

1350

320

940

1350


Габаритные и присоединительные размеры клапанов на условное давление до Ру 160 с пневмоприводами.

image 299 (3) (1).png

Ду, мм

Ру,

кгс/см2

H, мм

Пневмопривод

220°С

420°С

10

16-40

323

523

63-160

323

523

15

16-40

323

523

63-160

323

523

20

16-40

323

523

63-160

323

523

25

16-40

348

548

63-160

348

548

32

16-40

373

573

63-160

373

573

40

16-40

427

632

63-160

427

632

50

16-40

427

647

63-160

427

647

65

16-40

422

677

63-160

422

687

80

16-40

630

930

63-160

630

930

100

16-40

630

950

63-160

630

950

125

16-40

630

950

63-160

630

950

150

16-40

760

1110

63-160

760

1110

200

16-40

760

1170

63-160

760

1170

250

16-40

950

1400

300

16-40

950

1550
