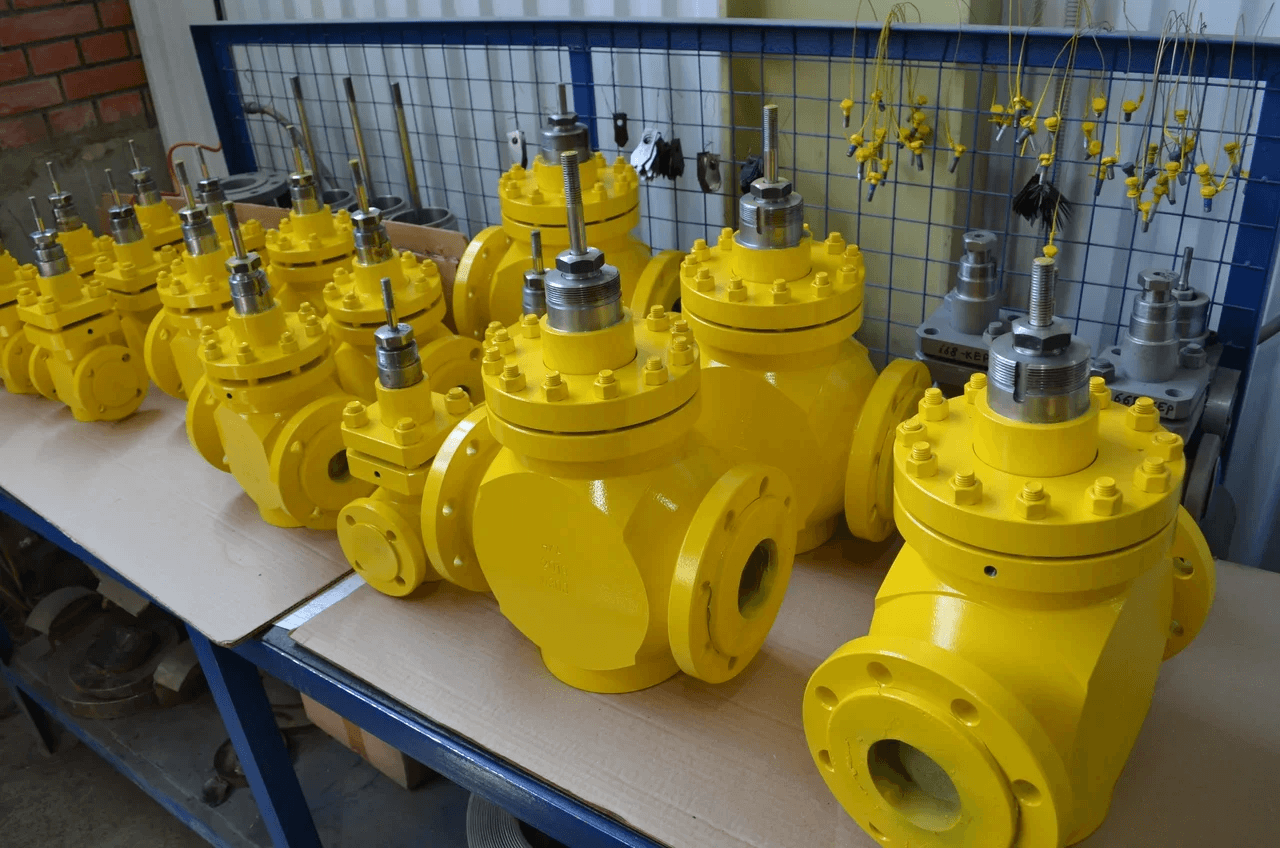

Клапаны НХА с ручными приводами (или под привод) изготавливаются с условным проходом от 15 до 400 мм и давлением от 16 до 320 кгс/см2.

Корпуса клапанов изготавливаются из сталей: ст.20, 09Г2С, 12Х18Н10Т, 08Х17Н13М2Т, 06ХН28МДТ,

ст.25Л, 20ГЛ, 12Х18Н9ТЛ, 20Х5МЛ, 20ГМЛ, 12Х18Н12М3ТЛ и других по требованию Заказчика.

Специальные исполнения: Антикавитационное (наплавками твердосплава (стеллит) дроссельного узла), антишумовое, криогенное, высокотемпературное (ВТ).

Принцип работы клапанов:

Принцип работы клапана основан на изменении параметров (давление, расход) рабочей среды путем изменения проходного сечения. Усилие, создаваемое приводом, передается через шток на плунжер, который перемещается вверх и вниз, изменяя площадь проходного сечения в затворе и регулируя расход рабочей среды.

Различные требования, предъявляемые к работе клапана, определяют выбор одного из двух вариантов дроссельного узла — разгруженного (сбалансированного) либо неразгруженного (плунжерного) типа.

image 300 (20) (1).png

Тип дроссельного узла – разгруженный (сбалансированный) или неразгруженный (плунжерный) определяется в зависимости от требований к работе клапана.

Условный проход DN, mm:	от 15 до 400
Давление PN кгс/см2:	16, 25, 40, 63, 100, 160, 250, 320
Диапазон температур окружающей среды:	от -60 С до +650 С
Температура рабочей среды:	от -198 С до +420 С
Герметичность:	Класс А по ГОСТ 9544-2015
Материал изготовления корпуса:	Точеные корпуса (поковка): ст.20, 09Г2С,12Х18Н10Т, 08Х17Н13М2Т, 06ХН28МДТ
Материал изготовления корпуса:	Литые корпуса: ст.25Л, 20ГЛ, 12Х18Н9ТЛ,20Х5МЛ, 20ГМЛ, 12Х18Н12М3ТЛ
Материал изготовления дроссельной пары:	Ст. 12Х18Н10Т, 20Х13, 10Х17Н13М2Т
Присоединение к трубопроводу:	Фланцевое, под приварку, муфтовое
Тип управления:	Ручной, под электропривод
Специальные исполнения :	Антикавитационное (с керамическими вставками, наплавками твердосплава (стеллит) дроссельного узла), антишумовое, криогенное, высокотемпературное.

Основной характеристикой клапана является его условная пропускная способность Kvy. Под условной пропускной способностью клапана понимается максимальный объем воды, протекаемой через клапан при температуре 20°С и перепаде давления 1 кгс/см2. Зная эту величину, можно рассчитать расход любой среды, протекающей через клапан. Так же зная рабочие параметры клапана, можно определить для него необходимую условную пропускную способность.

Регулирующие клапаны изготавливаются либо с равнопроцентной, либо с линейной характеристикой. Под графической характеристикой понимается зависимость Kv (расчетное значение пропускной способности) от рабочего хода.

Равнопроцентная характеристика отличается тем, что равные изменения рабочего хода вызывают равные процентные изменения соответствующей величины Kv. При линейной характеристике равные изменения рабочего хода вызывают равные изменения величины Kv.

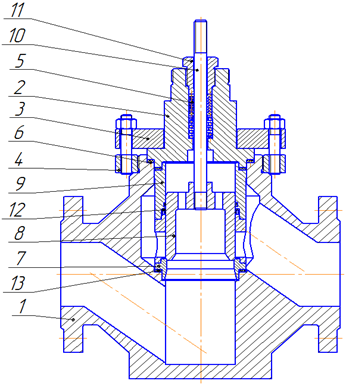

1 Корпус

2 Обойма

3 Накидной фланец

4 Резьбовой фланец

5 Сальниковый узел

6 Прокладка корпуса

7 Седло

8 Плунжер

9 Втулка

10 Шток

11 Букса

12 Уплотнение

13 Прокладка седла

1 Корпус

2 Обойма

3 Накидной фланец

4 Резьбовой фланец

5 Сальниковый узел

6 Прокладка корпуса

7 Седло

8 Плунжер

9 Втулка

10 Шток

11 Букса

12 Прокладка седла

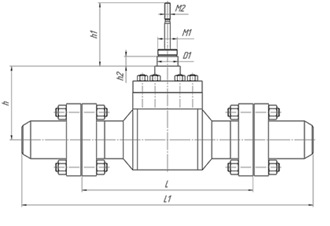

Габаритные и присоединительные размеры клапанов на условное давление Ру 250 и Ру 320 без привода.

Ду, мм	Ру, кгс/см²	Проходной		h, мм в зав. от темп. рабочей среды, °С		h1, мм	h2, мм	D1, мм	M1	M2	ход, мм
Ду, мм	Ру, кгс/см²	L, мм	L1, мм	220	420	h1, мм	h2, мм	D1, мм	M1	M2	ход, мм
10	250	250	460	140	340	75	15	45	M42x1,5	M10	10
10	320	250	460	140	340	75	15	45	M42x1,5	M10
15	250	260	480	140	340	75	15	45	M42x1,5	M10
15	320	260	480	140	340	75	15	45	M42x1,5	M10
25	250	280	520	140	340	100	15	45	M42x1,5	M10
25	320	280	520	140	340	100	15	45	M42x1,5	M10
32	250	340	590	195	395	125	20	45	M42x1,5	M10	16
32	320	340	590	195	395	125	20	45	M42x1,5	M10
40	250	400	690	205	410	115	20	45	M42x1,5	M12
40	320	400	690	205	410	115	20	45	M42x1,5	M12
50	250	400	750	230	450	115	20	45	M42x1,5	M12
50	320	400	750	230	450	115	20	45	M42x1,5	M12
65	250	460	810	260	505	110	20	65	M64x2	M14x1,5	25
65	320	460	810	260	505	110	20	65	M64x2	M14x1,5
80	250	580	1030	290	590	110	20	65	M64x2	M14x1,5
80	320	580	1030	290	590	110	20	65	M64x2	M14x1,5
100	250	650	1100	300	620	130	25	85	M80x2	М16	40
100	320	650	1100	300	620	130	25	85	M80x2	М16
125	250	750	1360	380	700	130	25	85	M80x2	М16
125	320	750	1360	380	700	130	25	85	M80x2	М16
150	250	750	1360	410	750	130	25	85	M80x2	М16	60
150	320	750	1360	410	750	130	25	85	M80x2	М16
200	250	1040	1750	490	910	130	25	85	M80x2	М16
200	320	1040	1750	490	910	130	25	85	M80x2	М16

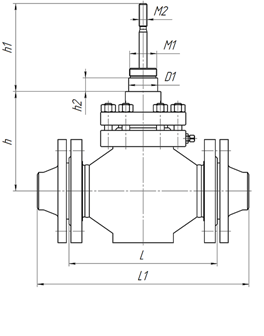

Габаритные и присоединительные размеры клапанов до Ру 160 без привода.

image 298 (16) (1).png

Ду, мм	Ру, кгс/см²	Проходной		h, мм в зав. от темп. рабочей среды, °С		h1, мм	h2, мм	D1, мм	M1	M2	ход, мм
Ду, мм	Ру, кгс/см²	L, мм	L1, мм	220	420	h1, мм	h2, мм	D1, мм	M1	M2	ход, мм
10	16-40	120	186	130	330	75	15	45	M42x1,5	M10	10
10	63-160	210	296	140	340	75	15	45	M42x1,5	M10
15	16-40	130	196	130	330	75	15	45	M42x1,5	M10
15	63-160	210	302	140	340	75	15	45	M42x1,5	M10
20	16-40	150	218	130	330	75	15	45	M42x1,5	M10
20	63-160	230	342	140	340	75	15	45	M42x1,5	M10
25	16-40	160	232	130	330	100	15	45	M42x1,5	M10
25	63-160	230	342	145	345	100	15	45	M42x1,5	M10
32	16-40	180	266	180	380	125	20	45	M42x1,5	M10	16
32	63-160	260	390	180	380	125	20	45	M42x1,5	M10
40	16-40	200	290	190	395	115	20	45	M42x1,5	M12
40	63-160	260	404	190	395	115	20	45	M42x1,5	M12
50	16-40	230	320	210	430	115	20	45	M42x1,5	M12
50	63-160	300	450	210	430	115	20	45	M42x1,5	M12
65	16-40	290	390	230	485	110	20	65	M64x2	M14x1,5	25
65	63-160	340	510	240	495	110	20	65	M64x2	M14x1,5
80	16-40	310	420	270	570	110	20	65	M64x2	M14x1,5
80	63-160	380	560	270	570	110	20	65	M64x2	M14x1,5
100	16-40	350	480	280	600	130	25	85	M64x2	М16	40
100	63-160	430	630	290	610	130	25	85	M64x2	М16
125	16-40	400	530	350	670	130	25	85	M64x2	М16
125	63-160	500	730	350	670	130	25	85	M64x2	М16
150	16-40	480	616	360	710	130	25	85	M64x2	М16	60
150	63-160	550	810	360	710	130	25	85	M64x2	М16
200	16-40	600	770	440	850	130	25	85	M64x2	М16
200	63-160	650	940	450	860	130	25	85	M64x2	М16
250	16-40	730	926	540	990	140	30	95	М64x2	M20	100
300	16-40	850	1074	660	1260	140	30	95	М80x2	M20	100
